对夹球阀
分享到：

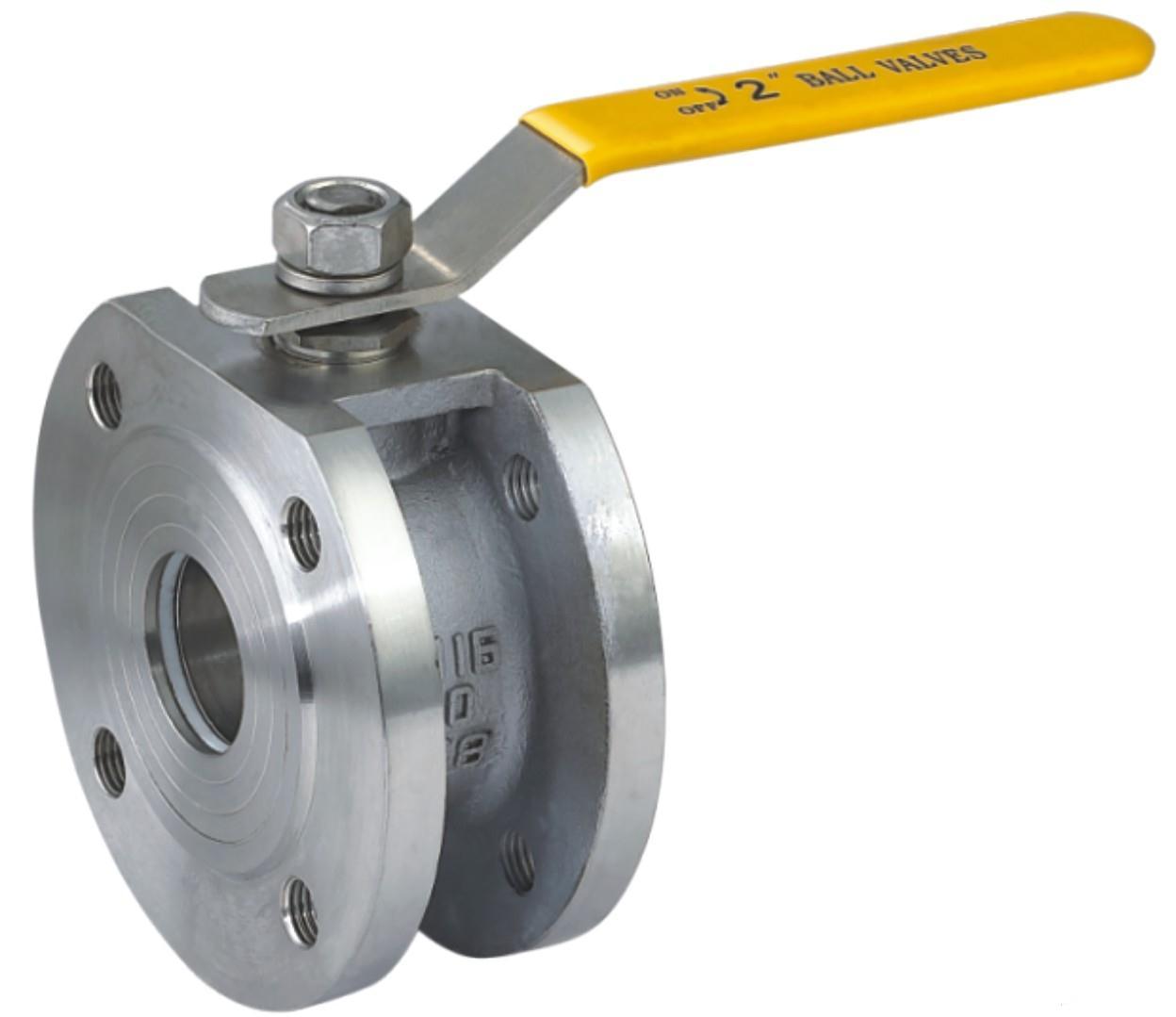

对夹球阀

马上咨询
产品详情

对夹球阀

一、对夹球阀　产品特征

公称压力：1.6-2.5MPa 适用温度范围：-20～232℃～350℃ 适用介质：水、油、气及某些腐蚀性液体（W.O.G）

二、对夹球阀主要零件材料

序号

零件名称

材质

1

阀体

不锈钢CF8M/CF8

碳钢WCB

2

球

不锈钢316/304

不锈钢SS304

3

密封垫

聚四氟乙烯PTFE

聚四氟乙烯PTFE

4

阀杆

不锈钢316/304

不锈钢SS304

5

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

6

定位锁

不锈钢SS304

不锈钢SS304

7

手柄

不锈钢SS304

不锈钢SS304

8

阀杆螺母

不锈钢SS304

不锈钢SS304

9

填料压套

不锈钢SS304

不锈钢SS304

10

手柄套

塑料

塑料

11

密封瓶帽

不锈钢316/304

不锈钢SS304

12

垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

三、对夹球阀主接尺寸及质量


SIZE

1/2″

3/4″

1″

1 1/4″

1 1/2″

2″

2 1/2″

3″

4″

5″

6″

d

15

19

23.5

30

36

45

58

67

76

100

125

L

32

38.5

45

55

62

72

95

120

145

200

225

D

95

105

115

135

145

160

180

195

215

245

280

D1

65

75

85

100

110

125

145

160

180

210

240

D2

45

55

65

78

85

100

120

135

155

185

210

H

62

70

79

86

92

102
